ISO 10121

Molekulare Gasphasen-Luftfilter – Prüfverfahren & Klassifizierung

0. Kurzübersicht

ISO 10121 ist die internationale Normenreihe für Gasphasen-Luftreinigungsmedien und -geräte (GPACM / GPACD) in allgemeinen Lüftungsanlagen. Während Partikelluftfilter feste und flüssige Aerosolpartikel aus der Luft entfernen, zielen Molekularfilter auf gasförmige Schadstoffe ab – flüchtige organische Verbindungen (VOC), Gerüche, korrosive Gase, Ozon, Stickstoffdioxid, Schwefeldioxid und ein breites Spektrum weiterer luftgetragener molekularer Schadstoffe, die selbst durch den hochwertigsten HEPA-Filter ungehindert hindurchgehen.

Die Normenreihe wurde unter dem ISO Technical Committee 142 (Reinigungsgeräte für Luft und andere Gase) entwickelt und besteht aus drei Teilen. ISO 10121-3:2022 ist die jüngste und wohl bedeutendste Ergänzung: Sie führt das erste international genormte Klassifizierungssystem für Molekularfilter zur Behandlung von Außenluft ein – vergleichbar mit dem, was ISO 16890 für Partikelfilter und ISO 29463 für HEPA- und ULPA-Filter erreicht hat.

Aktuelle Ausgaben der Norm:

Norm / Teil Inhalt Aktuelle Ausgabe
ISO 10121-1 Prüfverfahren für Gasphasen-Luftreinigungsmedien (GPACM) 2014 (Revision in Arbeit: ISO/DIS 10121-1)
ISO 10121-2 Prüfverfahren für Gasphasen-Luftreinigungsgeräte (GPACD) 2013 (Revision in Arbeit: ISO/CD 10121-2)
ISO 10121-3 Klassifizierungssystem für GPACDs zur Aufbereitung von Außenluft 2022 (Okt. 2022)



1. Warum molekulare Filtration wichtig ist: Jenseits der Partikelabscheidung

Moderne Lüftungsanlagen sind darauf ausgelegt, saubere Außenluft in bewohnte Räume zu liefern – Büros, Krankenhäuser, Schulen, Rechenzentren, Museen, Industrieanlagen. Partikelluftfilter nach ISO 16890 oder EN 1822 / ISO 29463 entfernen Feststoffpartikel wirksam, doch für gasförmige Schadstoffe sind sie praktisch transparent. In städtischen Umgebungen enthält die über eine Lüftungsanlage zugeführte Außenluft regelmäßig erhebliche Konzentrationen von Stickstoffdioxid (NO2), Ozon (O3), Schwefeldioxid (SO2), flüchtigen organischen Verbindungen (VOC einschließlich Toluol, Benzol, Formaldehyd) und einem breiten Spektrum geruchsbildender Moleküle.

Diese gasförmigen Schadstoffe haben messbare Auswirkungen auf Gesundheit, Produktivität und Wohlbefinden. NO2 und O3 sind Atemwegsreizstoffe, die mit Asthma-Verschlimmerung und verminderter Lungenfunktion in Verbindung gebracht werden. VOC tragen zum Sick-Building-Syndrom bei und werden mit Kopfschmerzen, Müdigkeit und beeinträchtigter kognitiver Leistungsfähigkeit assoziiert. In empfindlichen Umgebungen – Halbleiterfertigung, Museumskonservierung, Rechenzentren mit elektronischen Geräten – können selbst Spurenkonzentrationen korrosiver Gase irreversible Schäden an Materialien, Kunstwerken und elektronischen Bauteilen verursachen.

Molekulare Filtration schließt diese Lücke. Mit Aktivkohle, imprägnierten Aktivkohlen, chemisorptiven Substraten, katalytischen Medien oder Mikroionentauscherharzen fangen Molekularfilter gasförmige Schadstoffe ein und neutralisieren sie durch physikalische Adsorption, chemische Reaktion oder Ionenaustausch. ISO 10121 stellt den Prüf- und Klassifizierungsrahmen bereit, der die Leistung dieser vielfältigen Technologien vergleichbar, messbar und spezifizierbar macht.



Arbeiter in industrieller Umgebung, geschützt durch molekulare Aktivkohlefiltration – ISO 10121 Gasphasen-Luftreinigung für die Arbeitsplatzluftqualität

Molekulare Luftfiltration schützt Arbeiter vor schädlichen gasförmigen Schadstoffen wie Schweißrauch, VOC und industriellen Gerüchen. ISO 10121 liefert den standardisierten Prüfrahmen für diese Filtersysteme.



2. Aufbau der ISO 10121 – Alle drei Teile

Teil 1: Gasphasen-Luftreinigungsmedien – GPACM (ISO 10121-1:2014)

Teil 1 definiert das Laborprüfverfahren zur Bewertung der Leistung von Gasphasen-Luftreinigungsmedien (GPACM) – dem Filtrationsmaterial vor dem Einbau in ein komplettes Gerät. Die Norm unterscheidet drei Medientypen:

Medientyp Abkürzung Beschreibung Typische Anwendungen
Schüttgut GPACM-LF Granulat oder pelletierte Medien (z. B. Aktivkohlegranulat, imprägnierte Pellets) verschiedener Formen und Größen, eingefüllt in Wannen, Patronen oder Tiefbettmodule Tiefbettadsorber, nachfüllbare Patronensysteme, Festbettreaktoren
Flachbahn GPACM-FL Flache Gewebe oder Vliese, die Adsorbensmaterial enthalten oder damit beschichtet sind; als Einzellagen, gefaltet oder in Taschenfilter-Konfigurationen Kombinierte Partikel-/Molekularfilter, Plissee-Paneele, Taschenfilter mit Kohleschicht
Dreidimensionale Struktur GPACM-TS Strukturierte Medienelemente, deutlich dicker als Flachbahnen (z. B. Wabenstrukturen, Wellpapp-Medienblöcke, gebundene Kohlepaneele) V-Bank-Molekularfilter, Kompaktkassetten, modulare Adsorbersysteme

Das Prüfverfahren beaufschlagt die Medien mit einem definierten Prüfgas bei kontrollierter Konzentration, Temperatur, Luftfeuchtigkeit und Anströmgeschwindigkeit. Die resultierende Leistungskurve zeigt, wie der Abscheidegrad mit der Zeit abnimmt, wenn die Adsorptionskapazität des Mediums verbraucht wird. Dieses Durchbruchverhalten ist die grundlegende Eigenschaft jedes Molekularfiltermediums – im Gegensatz zu Partikelfiltern, die effizienter werden, wenn sie sich mit Staub beladen, werden Molekularfilter weniger effizient, wenn ihre Kapazität erschöpft ist.

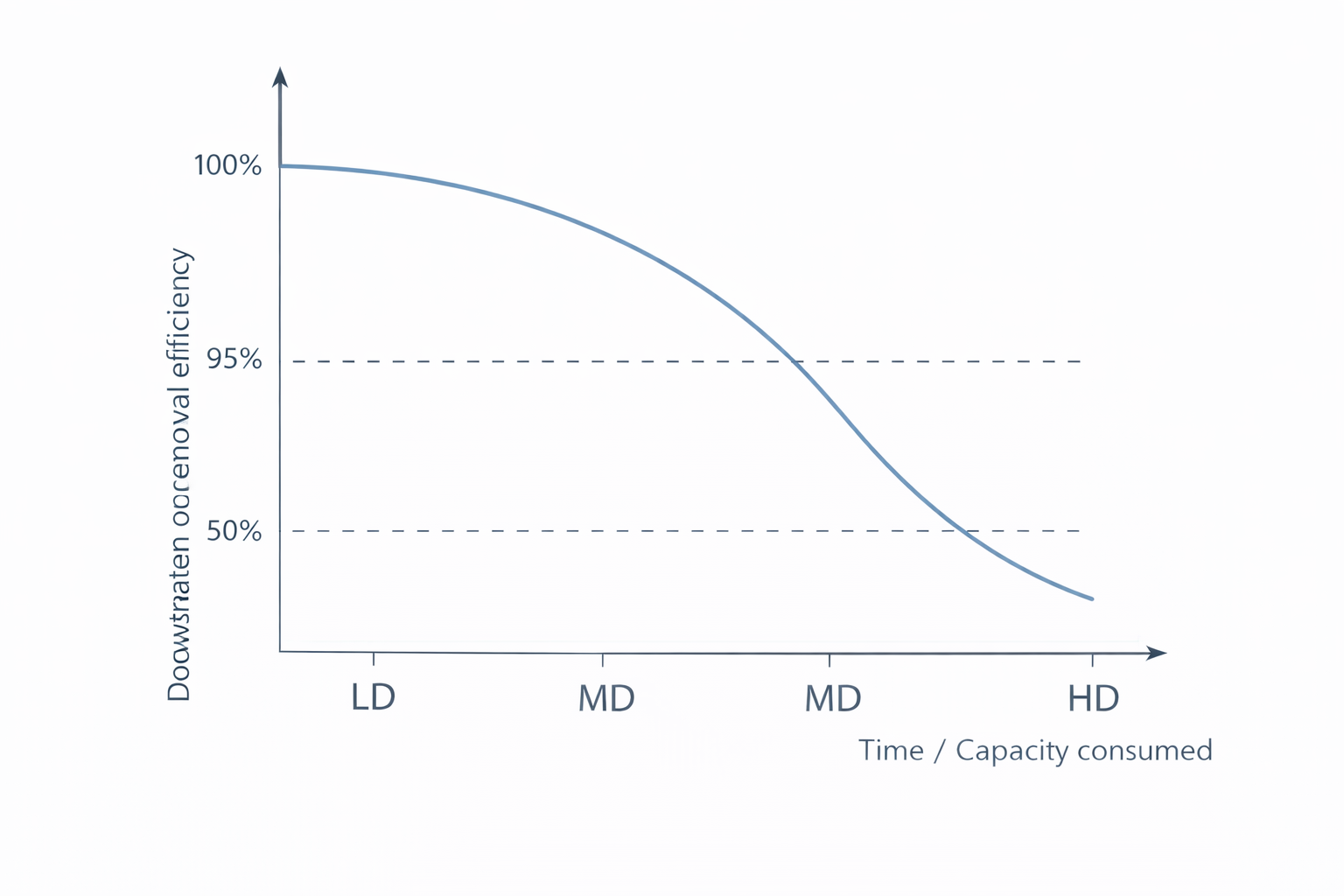

Durchbruchkurve eines Molekularfilters – der Abscheidegrad sinkt über die Zeit, wenn die Aktivkohlekapazität verbraucht wird – ISO 10121 Leistungsprüfung

Die Durchbruchkurve ist das charakteristische Leistungsprofil jedes Molekularfilters: Der Abscheidegrad beginnt hoch, sinkt aber progressiv, wenn die Adsorptionskapazität verbraucht wird. Die ISO 10121-3 Belastungsstufen (vLD, LD, MD, HD) entsprechen definierten Kapazitätsschwellen auf dieser Kurve – je höher die Belastungsstufe, desto länger hält der Filter eine wirksame Gasabscheidung aufrecht.

Eine Revision von Teil 1 ist derzeit in Erarbeitung (ISO/DIS 10121-1), um ihn mit dem in Teil 3 eingeführten Klassifizierungssystem abzustimmen.

Teil 2: Gasphasen-Luftreinigungsgeräte – GPACD (ISO 10121-2:2013)

Teil 2 erweitert die Prüfmethodik von Medien auf komplette Gasphasen-Luftreinigungsgeräte (GPACD) – die fertig montierte Filtereinheit, wie sie in der Lüftungsanlage installiert wird. Dazu gehören alle praxisrelevanten Aspekte, die die tatsächliche Leistung beeinflussen: Gehäusedesign, Medienpackungsdichte, Luftverteilung, Bypass-Leckage, Dichtungsintegrität und Druckverlust.

Die Norm ist bewusst technologieneutral: Sie kann auf Aktivkohlefilter, imprägnierte Kohlefilter, chemisorptive Mediensysteme, Katalysatoren, Wäscher, Absorber und sogar nicht-sorptive Geräte angewendet werden, sofern sie in die Prüfapparatur passen und für allgemeine Lüftungsanwendungen vorgesehen sind.

Eine Revision von Teil 2 ist ebenfalls in Arbeit (ISO/CD 10121-2).

Teil 3: Klassifizierungssystem für die Außenluftaufbereitung (ISO 10121-3:2022)

Teil 3 ist die wegweisende Ergänzung der Reihe. Im Oktober 2022 veröffentlicht, etabliert ISO 10121-3 das erste internationale Klassifizierungssystem für Molekularfilter zur einmaligen Durchströmung von Außenluft in allgemeinen Lüftungssystemen. Erstmals können Ingenieure, Facility Manager und Planer die Leistung von Molekularfiltern anhand eines standardisierten, herstellerunabhängigen Bewertungssystems vergleichen – analog zu ISO 16890 für Partikelfilter.

Die Klassifizierung basiert auf vier Referenzschadgasen, die jeweils wegen ihrer Relevanz für die Außenluftqualität in städtischen Umgebungen ausgewählt wurden:

Referenzschadstoff Formel Kategorie Relevanz
Ozon O3 Oxidierendes Gas Photochemischer Smog, Atemwegsreizung, Materialschädigung
Schwefeldioxid SO2 Saures Gas Industrie-/Verbrennungsemissionen, Korrosion, saure Ablagerung
Stickstoffdioxid NO2 Saures / oxidierendes Gas Verkehrsemissionen, Gesundheitsgefährdung der Atemwege, Materialkorrosion
Toluol C7H8 VOC (repräsentativ) Steht stellvertretend für die breite Gruppe der flüchtigen organischen Verbindungen

Für jeden Schadstoff wird der Filter nach zwei Dimensionen geprüft und klassifiziert: mittlerer Abscheidegrad und Kapazität (Belastungsstufe).



3. Der ISO 10121-3 Klassifizierungscode im Detail

Das Klassifizierungsergebnis wird in einem standardisierten Format ausgedrückt, das Schadstoffname, Belastungsstufe und mittleren Abscheidegrad kombiniert. Eine Beispielklassifizierung lautet:

Toluol MD 90

Das bedeutet: Geprüft gegen Toluol erreicht der Filter eine mittlere Belastungskapazität (Medium Duty) bei einem mittleren Abscheidegrad von 90 % über seine bemessene Nutzungsdauer.

Belastungsstufen (Kapazitätsklassen)

ISO 10121-3 definiert vier Belastungsstufen, die die Standzeit des Filters widerspiegeln – die Menge an Schadstoff (in mol/m²), die der Filter aufnehmen kann, bevor sein Abscheidegrad unter 50 % fällt:

Belastungsstufe Abkürzung Kapazitätsschwelle Relative Standzeit
Very Light Duty vLD 0,75 mol/m² Einstieg (50 % von LD)
Light Duty LD 1,5 mol/m² Basiswert
Medium Duty MD 6,0 mol/m² 4 × LD
Heavy Duty HD 24,0 mol/m² 16 × LD

Der Faktor vier zwischen jeder Stufe ist bewusst gewählt: Von LD auf MD vervierfacht sich die Kapazität des Filters, und von MD auf HD nochmals. Ein Heavy-Duty-Filter hat daher die 16-fache Kapazität eines Light-Duty-Filters – was deutlich längeren Wechselintervallen und niedrigeren Lebenszykluskosten entspricht.

Mittlerer Abscheidegrad

Der mittlere Abscheidegrad wird über die gesamte bemessene Nutzungsdauer des Filters gemessen und in 5-%-Schritten abgerundet. Ein Filter mit einem mittleren Abscheidegrad von 92 % wird somit als „90" klassifiziert. Der minimale ausweisbare Abscheidegrad beträgt 50 %; Filter, die in der anfänglichen Screening-Phase bei niedriger Konzentration unter diesen Schwellenwert fallen, werden von der weiteren Prüfung ausgeschlossen.

Vollständiges Klassifizierungsbeispiel

Ein Molekularfilter könnte die folgende vollständige ISO 10121-3 Klassifizierung erhalten:

Schadstoff Klassifizierung Interpretation
O3 O3 HD 85 Heavy-Duty-Kapazität, 85 % mittlerer Abscheidegrad für Ozon
SO2 SO2 MD 75 Medium-Duty-Kapazität, 75 % mittlerer Abscheidegrad für SO2
NO2 NO2 MD 70 Medium-Duty-Kapazität, 70 % mittlerer Abscheidegrad für NO2
Toluol Toluol HD 90 Heavy-Duty-Kapazität, 90 % mittlerer Abscheidegrad für Toluol/VOC

Diese Mehrschadstoff-Klassifizierung ermöglicht es Planern, Filter passend zu ihrer spezifischen Luftqualitätsherausforderung auszuwählen – ein Gebäude an einer Hauptverkehrsstraße (NO2-dominant) erfordert ein anderes Filterprofil als ein Industriestandort (SO2, VOC) oder ein Höhenstandort mit erhöhtem Ozon.

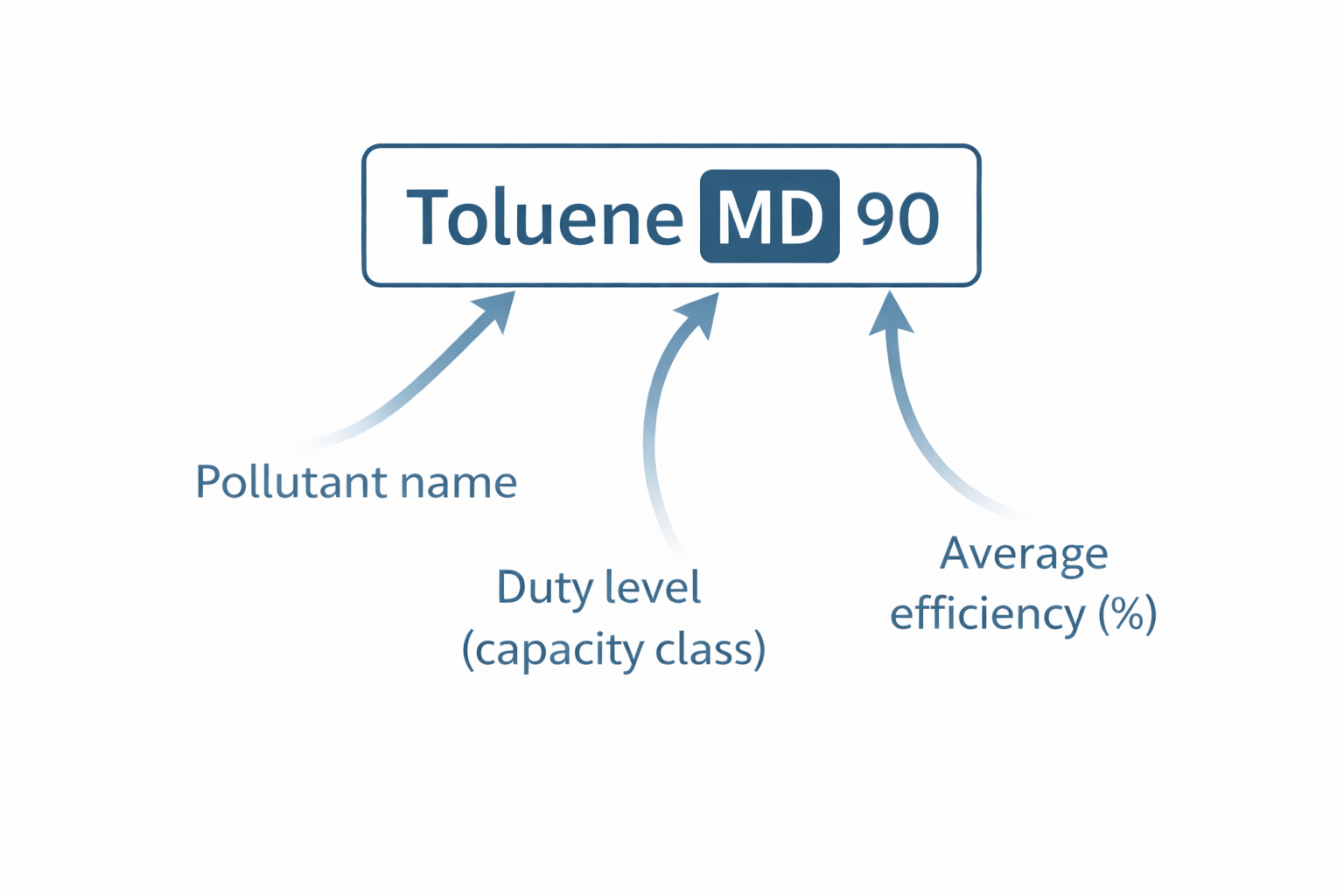

ISO 10121-3 Klassifizierungslabel – Beispiel mit Schadstoffname, Belastungsstufe und mittlerem Abscheidegrad – standardisierte Molekulrfilter-Bewertung

Das ISO 10121-3 Klassifizierungslabel kombiniert drei Elemente: den Referenzschadstoff (z. B. Toluol), die Belastungsstufe (vLD / LD / MD / HD) als Indikator für die Filterkapazität und den mittleren Abscheidegrad in Prozent. Dieses standardisierte Format ermöglicht einen direkten, herstellerunabhängigen Vergleich der Molekularfilterleistung.



4. Die Wissenschaft der Gasphasen-Luftreinigung: Wie Molekularfilter funktionieren

Molekulare Luftfilter entfernen gasförmige Schadstoffe durch grundlegend andere Mechanismen als Partikelfilter. Während Partikelfilter feste und flüssige Partikel durch physische Barrieren abfangen (Siebung, Impaktion, Diffusion, Interzeption), fangen Molekularfilter Gasmoleküle durch Oberflächenwechselwirkungen auf molekularer Ebene ein. Die drei Hauptmechanismen sind physikalische Adsorption (Physisorption), chemische Adsorption (Chemisorption) und Ionenaustausch.

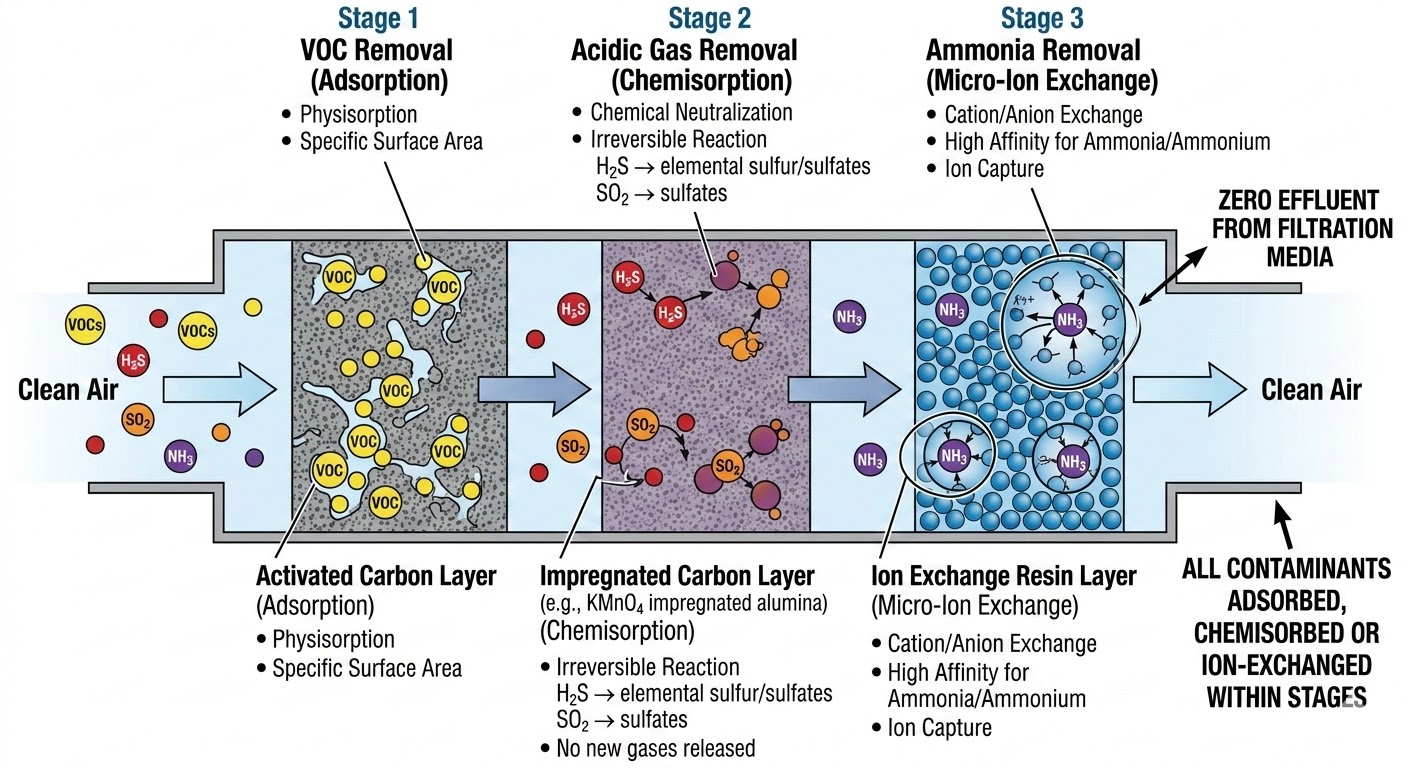

Vergleich der drei Gasentfernungsmechanismen – Physisorption an Aktivkohle, Chemisorption an imprägnierter Aktivkohle und Mikroionenaustausch an Polymerharzen – ISO 10121 molekulare Filtration

Die drei Hauptmechanismen der molekularen Gasphasen-Luftreinigung: Physisorption (Van-der-Waals-Bindung an Aktivkohle), Chemisorption (irreversible chemische Reaktion an imprägnierter Aktivkohle oder reaktiven Substraten) und Mikroionenaustausch (selektiver Ionentausch an Polymerharzen). Das Verständnis dieser Mechanismen ist entscheidend für die Auswahl des richtigen Mediums für ein gegebenes Schadstoffprofil nach ISO 10121.

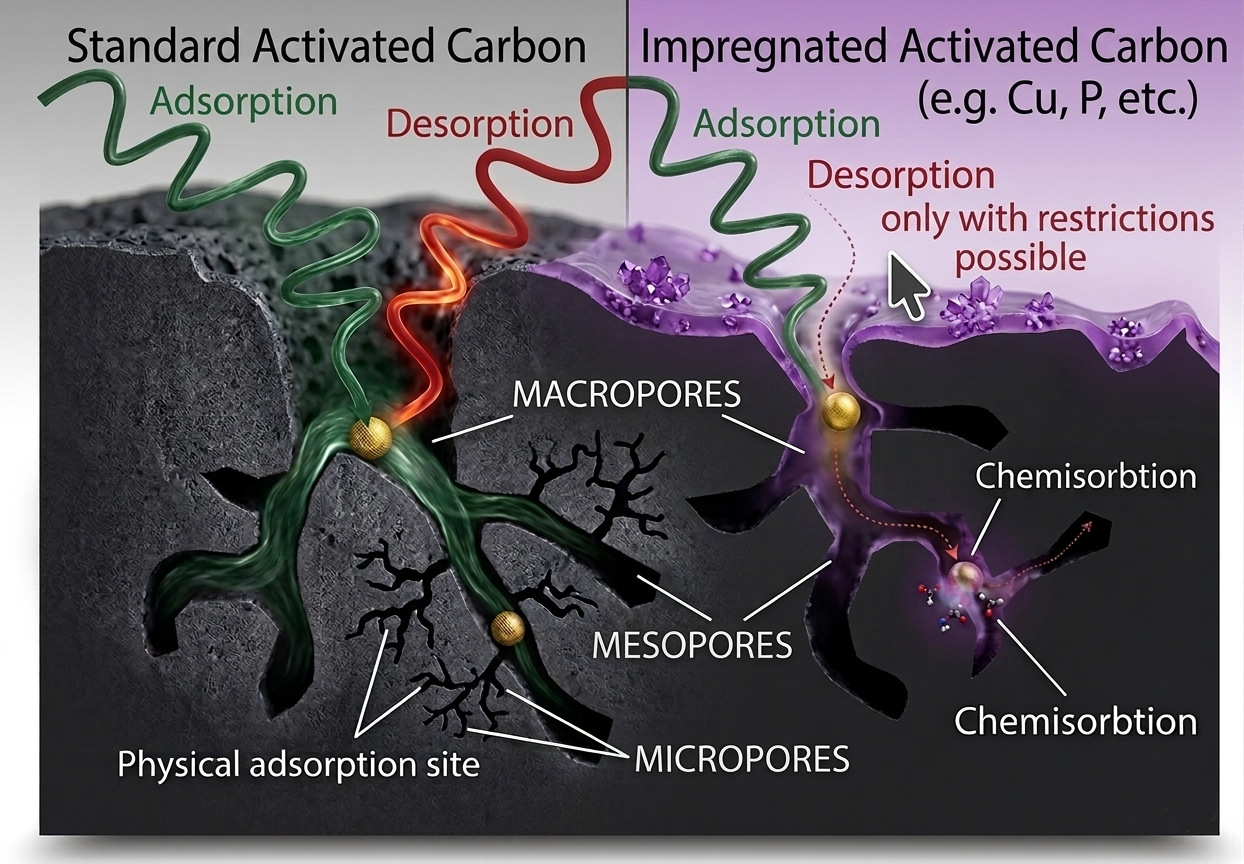

Detaildiagramm physikalische Adsorption versus Chemisorption an Aktivkohle-Porenoberflächen – Van-der-Waals-Kräfte vs. chemische Bindung

Ein genauerer Blick auf die beiden kohlebasierten Mechanismen: Bei der Physisorption (links) werden Gasmoleküle durch schwache Van-der-Waals-Kräfte gehalten und können potenziell desorbieren; bei der Chemisorption (rechts) reagiert das Imprägniermittel mit dem Gasmolekül zu einer stabilen, nicht-flüchtigen Verbindung, die dauerhaft in der Pore gebunden bleibt.



4.1 Aktivkohle – Das universelle Adsorbens

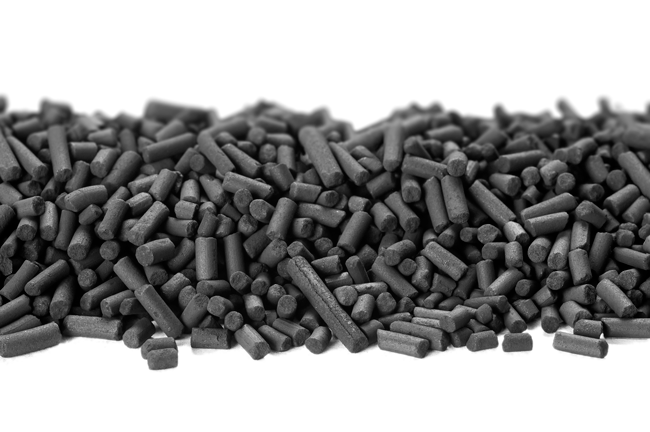

3 mm Aktivkohlegranulat für die molekulare Luftfiltration – Adsorbens mit hoher Oberfläche für VOC- und Geruchsentfernung in ISO 10121 Filtersystemen

Aktivkohlegranulat (hier: 3 mm pelletierte Form) ist das am weitesten verbreitete Adsorbens in der molekularen Luftfiltration. Die enorme innere Oberfläche – typischerweise 800 bis 1.200 m² pro Gramm – bietet Milliarden mikroskopischer Bindungsstellen für Gasmoleküle.



Aktivkohle ist das am weitesten verbreitete Adsorbensmaterial in der Gasphasen-Luftfiltration. Sie wird aus kohlenstoffhaltigen Rohstoffen – Kokosnussschale, Steinkohle, Holz oder Torf – in einem zweistufigen Prozess aus Karbonisierung (thermische Zersetzung unter Sauerstoffausschluss) und Aktivierung (kontrollierte Oxidation mit Dampf oder CO2 bei 800–1.000 °C) hergestellt. Der Aktivierungsprozess erzeugt eine außergewöhnlich poröse innere Struktur mit einer spezifischen Oberfläche von 800 bis 1.200 m²/g – ein einziges Gramm Aktivkohle kann eine innere Oberfläche besitzen, die mehreren Fußballfeldern entspricht.

Diese enorme Oberfläche verteilt sich auf drei Porentypen: Mikroporen (< 2 nm), Mesoporen (2–50 nm) und Makroporen (> 50 nm). Die Mikroporen machen den Großteil der Adsorptionskapazität aus und sind für die Erfassung kleiner Gasmoleküle durch physikalische Adsorption (Physisorption) verantwortlich – ein Prozess, der durch schwache Van-der-Waals-Kräfte zwischen der Kohleoberfläche und dem Gasmolekül angetrieben wird. Das Molekül wird nicht chemisch verändert; es wird durch intermolekulare Anziehung an der Oberfläche gehalten und kann prinzipiell wieder freigesetzt (desorbiert) werden, wenn sich die Bedingungen ändern.

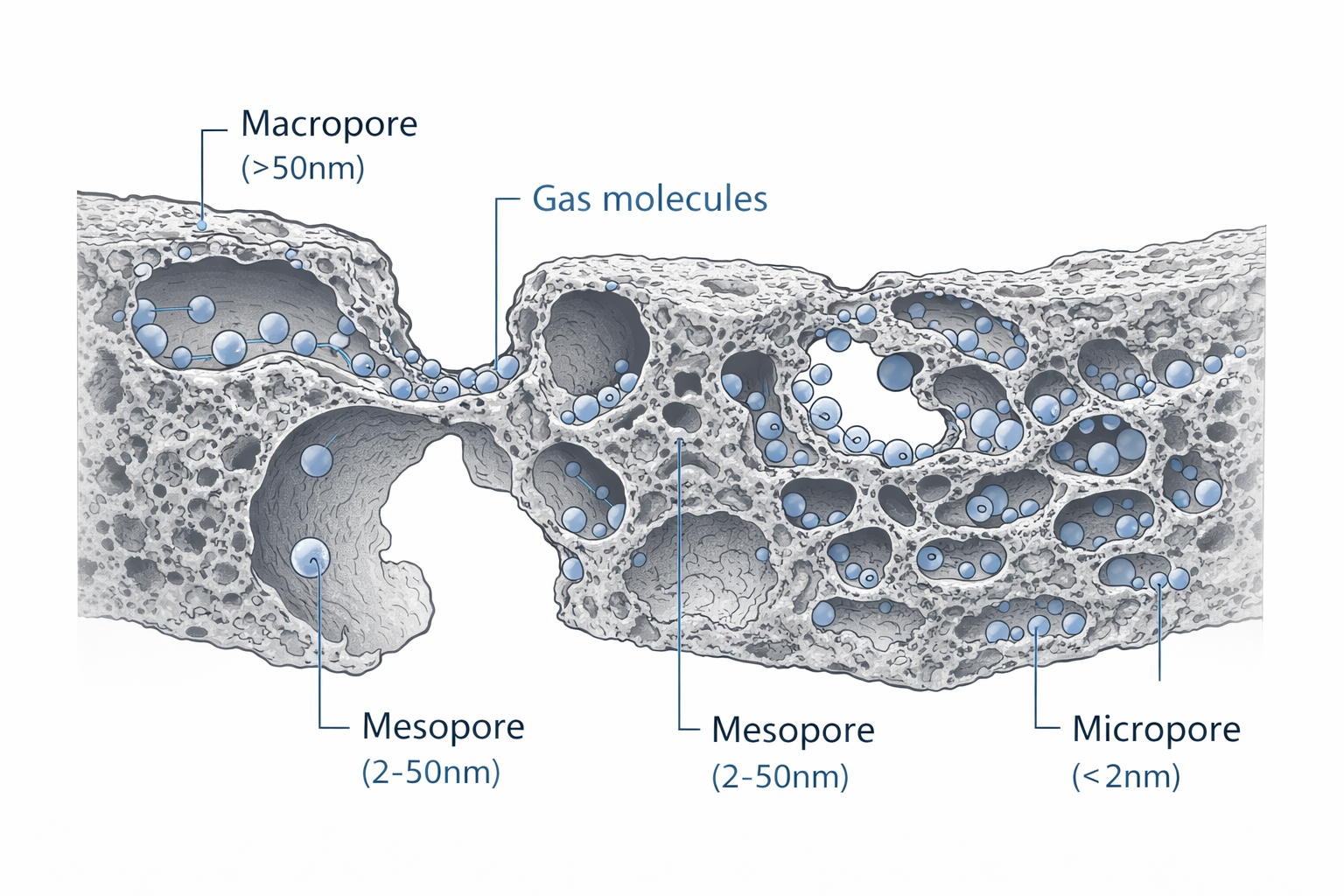

Porenstruktur von Aktivkohle – Diagramm mit Makroporen, Mesoporen und Mikroporen – das hierarchische Porensystem für die enorme innere Oberfläche zur Gasadsorption

Die hierarchische Porenstruktur der Aktivkohle: Makroporen (> 50 nm) dienen als Transportkanäle, Mesoporen (2–50 nm) bieten Zwischenzugangswege, und Mikroporen (< 2 nm) liefern den weitaus größten Teil der adsorptiven Oberfläche, an der Gasmoleküle eingefangen werden. Die Porengrößenverteilung bestimmt, welche Moleküle adsorbiert werden können und mit welcher Kapazität.

Aktivkohle ist besonders wirksam gegen unpolare und schwach polare organische Moleküle: flüchtige organische Verbindungen (VOC) wie Toluol, Xylol, Benzol, Styrol, Formaldehyd; geruchsbildende Verbindungen wie Mercaptane, Amine, Aldehyde; und viele Industrielösungsmittel. Ihre Breitband-Fähigkeit macht sie zum Rückgrat der meisten molekularen Filtrationssysteme. Standardmäßige (nicht-imprägnierte) Aktivkohle hat jedoch eine begrenzte Wirksamkeit gegen kleine, polare, anorganische Moleküle wie SO2, NO2, H2S, NH3 und Formaldehyd bei niedrigen Konzentrationen – diese erfordern verbesserte Medien.

4.2 Imprägnierte Aktivkohle – Gezielte chemische Verstärkung

Um die Leistungsfähigkeit der Aktivkohle über die Physisorption hinaus zu erweitern, kann die Kohleoberfläche mit chemischen Imprägniermitteln behandelt werden – reaktive Substanzen, die während der Herstellung in der Porenstruktur abgelagert werden. Wenn ein Zielgasmolekül in eine imprägnierte Pore gelangt, reagiert es chemisch mit dem Imprägniermittel und wird in ein harmloses, nicht-flüchtiges Reaktionsprodukt umgewandelt, das dauerhaft in der Pore gebunden bleibt. Dies ist Chemisorption – ein irreversibler chemischer Bindungsprozess, der sich grundlegend von der physikalischen Adsorption unterscheidet.

Gängige Imprägnierungschemien umfassen:

Imprägniermittel Zielgase Mechanismus
Kaliumhydroxid (KOH) H2S, SO2, HCl, HF, Cl2 Säure-Base-Neutralisation saurer Gase
Phosphorsäure (H3PO4) NH3, Amine, basische Gase Säure-Base-Neutralisation alkalischer Gase
Kaliumpermanganat (KMnO4) H2S, SO2, Formaldehyd, NOx Oxidation reduzierender Gase
Kaliumiodid (KI) Quecksilberdampf (Hg), radioaktives Jod Chemische Komplexbildung
Metalloxide (CuO, ZnO, MnO2) H2S, Mercaptane, Arsin Chemische Reaktion und katalytische Oxidation

Imprägnierung erhöht die wirksame Kapazität für Zielgase um den Faktor 5 bis 10 im Vergleich zu nicht-imprägnierter Kohle, geht aber mit einem Kompromiss einher: Das Imprägniermittel belegt Porenvolumen und reduziert die Kapazität der Kohle für die Breitband-VOC-Adsorption. Ein effektives Molekularfilter-Design kombiniert daher oft imprägnierte und nicht-imprägnierte Kohleschichten oder -mischungen in einem einzelnen Gerät, optimiert für das spezifische Schadstoffprofil der Anwendung.

4.3 Chemisorptive Substrate – Jenseits der Aktivkohle

Eine weitere Kategorie von Gasphasen-Luftreinigungsmedien geht über die kohlebasierte Adsorption hinaus. Chemisorptive Substrate sind technische Materialien – typischerweise poröse Keramik-, Aluminiumoxid- oder Polymerträger – die mit hochreaktiven chemischen Verbindungen beladen sind und auf bestimmte Gasfamilien mit außergewöhnlicher Selektivität und Kapazität abzielen.

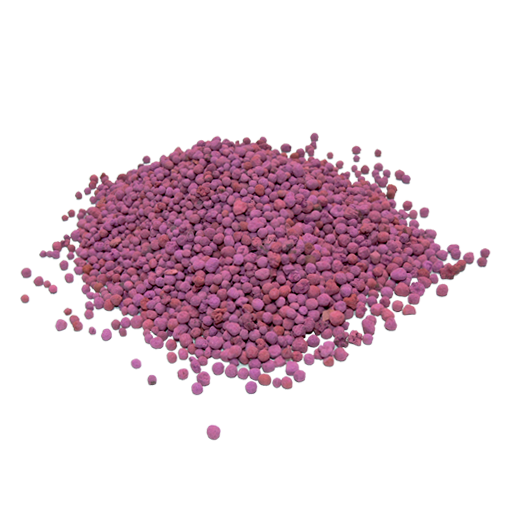

Ein bemerkenswertes Beispiel ist die HS-Clean Pro-Reihe von HS-Luftfilterbau GmbH, die proprietäre chemisorptive Granulat-Medien verwendet. Diese Substrate sind speziell für die Entfernung von sauren Gasen (SO2, NO2, HCl, HF), alkalischen Gasen (NH3, Amine), Formaldehyd und anderen niedermolekularen Aldehyden entwickelt. Die chemisorptive Reaktion ist irreversibel und hochselektiv und liefert eine konstante Abscheideleistung selbst bei den sehr niedrigen Konzentrationen (ppb-Bereich), die typisch für Außenluftverschmutzung sind – ein Regime, in dem Standard-Aktivkohle möglicherweise eine geringe Effizienz zeigt.

Chemisorptive Substrate sind besonders wertvoll in Anwendungen, in denen spezifische Zielgase zuverlässig entfernt werden müssen und das Risiko einer Desorption (Freisetzung zuvor adsorbierter Moleküle durch Temperatur- oder Feuchtigkeitsänderungen) minimiert werden muss. Da die Bindung chemisch und nicht physikalisch ist, setzen chemisorptive Medien eingefangene Schadstoffe unter normalen Betriebsbedingungen nicht frei – ein erheblicher Sicherheitsvorteil gegenüber physisorptiver Kohle in kritischen Umgebungen.

4.4 Mikroionentauscherharze – Selektive molekulare Erfassung

Mikroionentauscherharze stellen die selektivste Klasse von Gasphasen-Luftreinigungsmedien dar. Es handelt sich um polymerbasierte Perlen oder Granulate mit chemisch funktionalisierten Oberflächen, die Zielgasmoleküle durch Ionenaustausch einfangen – dabei wird ein harmloses Ion auf der Harzoberfläche durch ein Schadstoffion aus dem Luftstrom ersetzt.

Der Mechanismus ist hochspezifisch: Kationentauscherharze zielen auf alkalische Gase (NH3, Amine), während Anionentauscherharze saure Gase (SO2, NO2, HCl) erfassen. Die Austauschreaktion ist schnell, selektiv und auch bei extrem niedrigen Gaskonzentrationen wirksam. Mikroionentausch-Medien ergänzen Aktivkohle, indem sie polare, niedermolekulare Gase adressieren, mit denen Kohle schlecht umgehen kann.

In der Praxis kombinieren fortschrittliche Molekularfiltersysteme mehrere Medientypen in einem einzigen Gerät – zum Beispiel eine Aktivkohleschicht für die Breitband-VOC-Entfernung, eine imprägnierte Kohleschicht für spezifische anorganische Gase und eine Mikroionentausch-Schicht für Ammoniak oder SO2. Dieser Multi-Medien-Ansatz liefert eine umfassende Gasphasen-Luftreinigung über das gesamte Spektrum von Außen- und Innenluftschadstoffen.

Medientyp Mechanismus Am besten für Einschränkungen
Aktivkohle (nicht-imprägniert) Physisorption (Van-der-Waals) VOC, Gerüche, organische Lösungsmittel, Ozon Begrenzt für kleine polare Moleküle (NH3, Formaldehyd, SO2 im ppb-Bereich); reversibel (Desorptionsrisiko)
Imprägnierte Aktivkohle Chemisorption + Physisorption H2S, SO2, HCl, NH3, Hg, Formaldehyd (je nach Imprägniermittel) Reduzierte VOC-Kapazität durch Imprägniermittel; spezifisch für Zielgasfamilie
Chemisorptive Substrate Irreversible chemische Reaktion Saure Gase, alkalische Gase, Formaldehyd, ppb-Anwendungen Kein Breitband; entwickelt für spezifische Schadstofffamilien
Mikroionentauscher Ionenaustausch (selektiv) NH3, Amine (Kation); SO2, NO2, HCl (Anion) Sehr spezifisch; nicht wirksam für nicht-ionische Moleküle (VOC)



5. Anwendungen – Wo Molekularfilter nach ISO 10121 eingesetzt werden

Anwendung Hauptschadstoffe Typische Medien Relevante Norm
Gewerbegebäude, Büros, Schulen NO2, O3, VOC, verkehrsbedingte Gerüche Aktivkohle (V-Bank oder Paneel), kombinierte Partikel-/Molekularfilter ISO 10121-3, Eurovent 4/26
Krankenhäuser und Gesundheitswesen Narkosegase, Formaldehyd, Desinfektionsmitteldämpfe, NO2 Imprägnierte Aktivkohle, Multi-Medien-Geräte ISO 10121-3, HTM 03-01
Museen, Archive, Galerien SO2, NO2, O3, Essigsäure, Formaldehyd Imprägnierte Aktivkohle, chemisorptive Substrate, Ionentauscher ISO 10121-3, ASHRAE-Handbuch
Halbleiter- / Elektronikfertigung Luftgetragene molekulare Kontamination (AMC): Säuren, Basen, Kondensierbare, Dotierstoffe Multi-Medien-Systeme (Kohle + chemisorptiv + Ionentauscher) ISO 10121-1/-2, SEMI F21
Rechenzentren SO2, H2S, Cl2, NOx – korrosiv für Leiterplatten und Kontakte Imprägnierte Aktivkohle, chemisorptive Medien ISO 10121-3, ASHRAE TC 9.9
Industrielle Arbeitsplätze Schweißrauch (organischer Anteil), Lösungsmittel, Prozessgerüche Aktivkohle-Tiefbetten, Patronensysteme ISO 10121-1/-2
Flughäfen, Tunnel, Parkhäuser NO2, CO, VOC, Kerosindämpfe Aktivkohle, katalytische Medien ISO 10121-3
Lebensmittel- und Getränkeproduktion Fremdgerüche, Geschmacks-Kreuzkontamination, Ethylen Aktivkohle, KMnO4-imprägnierte Medien ISO 10121-1/-2
Kerntechnische Anlagen Radioaktives Jod (I-131), Edelgase KI-imprägnierte Aktivkohle (TEDA/KI), Tiefbetten ISO 10121, KTA 3601, IAEA

HS-Luftfilterbau GmbH bietet ein umfassendes Sortiment an molekularen Gasphasen-Luftreinigungsprodukten – von Aktivkohlegranulat und nachfüllbaren Patronen über komplette V-Bank-Filtersysteme bis hin zu chemisorptiven Medien – für alle oben genannten Anwendungen.



6. ISO 10121 und verwandte Normen

ISO 10121 ist Teil eines breiteren Netzwerks von Normen und Richtlinien, die Luftqualität und Filtration regeln:

Norm / Richtlinie Thema / Bezug zu ISO 10121
ISO 16890 Partikelluftfilter für die allgemeine Raumlufttechnik – das Partikel-Gegenstück zur Gasphasen-Filtration nach ISO 10121
ISO 29463 / EN 1822 HEPA- und ULPA-Filter – Hocheffiziente Partikelfiltration; ISO 10121 adressiert die Gasphasen-Lücke, die HEPA-Filter nicht schließen können
Eurovent 4/26 Eurovent-Richtlinie für Auswahl und Anwendung von GPACDs basierend auf der ISO 10121-3 Klassifizierung
ASHRAE 145.2 Nordamerikanische Norm für die Laborprüfung von Gasphasen-Luftreinigungsgeräten; komplementär zu ISO 10121
EN 16798-3 Energetische Bewertung von Gebäuden – Lüftungsanforderungen einschließlich Raumluftqualitätsziele für gasförmige Schadstoffe
ISO 16000-Reihe Messverfahren für Innenraumluftqualität – definiert die Schadstoffkonzentrationen, die Molekularfilter reduzieren sollen
SEMI F21 Halbleiterindustrie-Standard für Klassifizierung und Überwachung von luftgetragener molekularer Kontamination (AMC)
WHO-Luftqualitätsleitlinien Gesundheitsbasierte Richtwerte für NO2, O3, SO2 und Feinstaub – der gesundheitliche Treiber hinter der molekularen Filtration
KTA 3601 Deutsche kerntechnische Sicherheitsnorm – enthält Anforderungen an Aktivkohle-Jodfilter in kerntechnischen Lüftungssystemen



7. Die Eurovent 4/26 Richtlinie – Praktische Anwendung der ISO 10121-3

Kurz nach der Veröffentlichung der ISO 10121-3 publizierte der europäische Branchenverband Eurovent die Richtlinie 4/26, die das ISO-Klassifizierungssystem in eine praxisorientierte Auswahlhilfe für Gebäudeplaner, HLK-Ingenieure und Facility Manager übersetzt. Eurovent 4/26 empfiehlt Mindestklassen für Molekularfilter basierend auf dem Luftverschmutzungsgrad am Standort der Gebäudeluftansaugung und dem angestrebten Raumluftqualitätsziel.

Diese Kombination aus ISO 10121-3 (standardisierte Prüfung und Klassifizierung) und Eurovent 4/26 (Anwendungsleitfaden) bietet – erstmals – ein vollständiges, herstellerunabhängiges Rahmenwerk zur Spezifikation der molekularen Filtration in Lüftungsanlagen. Sie entspricht der etablierten Beziehung zwischen ISO 16890 (Partikelfilter-Klassifizierung) und Eurovent 4/23 (Partikelfilter-Auswahlhilfe).



8. Aktivkohle in der molekularen Filtration: Rohstoffe, Qualität und Leistung

Qualität und Leistung eines Aktivkohle-Molekularfilters hängen entscheidend vom Rohstoff, dem Aktivierungsverfahren und der resultierenden Porenstruktur ab. Nicht alle Aktivkohlen sind gleich – und das Verständnis der Unterschiede ist essenziell für die Auswahl des richtigen Mediums für eine bestimmte Anwendung.

Rohstoff Eigenschaften Typische Anwendungen
Kokosnussschale Hohes Mikroporenvolumen, sehr hart, staubarm, hervorragend für Gasadsorption bei niedrigen Konzentrationen Raumluftqualität, Reinraum-AMC, kerntechnische Jodfiltration, Trinkwasser
Steinkohle Breite Porenverteilung (Mikro + Meso), gute mechanische Festigkeit, wirtschaftlich für große Volumen Industrielle Gasbehandlung, Tiefbettadsorber, Geruchskontrolle
Braunkohle Hohes Mesoporenvolumen, gut für größere Moleküle, geringere Härte VOC-Minderung, Lösungsmittelrückgewinnung, Industrieabluft
Holz Hohes Makroporenvolumen, geeignet für Flüssigphasen- und Großmolekül-Anwendungen Wasseraufbereitung, Entfärbung, Lebensmittelverarbeitung

Wichtige Qualitätsparameter für Aktivkohle in der Luftfiltration sind: BET-Oberfläche (m²/g), Jodzahl (mg/g), Butanaktivität (%), Härtenummer (%), Aschegehalt (%) und Feuchtigkeitsgehalt (%). HS-Luftfilterbau GmbH liefert hochwertige Aktivkohlemedien aus sorgfältig ausgewählten Rohstoffen – Kokosnussschale, Steinkohle und Spezialkohlen – für nachfüllbare Patronen und kundenspezifische Filtersysteme.
